一、双相不锈钢特性概述

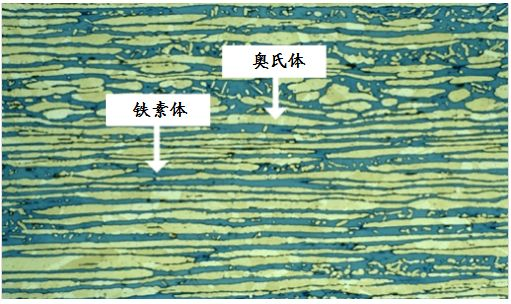

       双相不锈钢因为其金相显微组织由铁素体和奥氏体两种不锈钢晶粒组成，所以被称为 “双相”。下图中，黄颜色的奥氏体相仿佛 “岛屿” 被蓝色的铁素体相海洋所包围。

双相不锈钢具有奥氏体和铁素体两相显微组织 @Outokumpu

       当双相不锈钢熔化后，它从液态凝固时首先凝固成完全的铁素体结构，随着材料冷却到室温，大约有一半的铁素体晶粒转变为奥氏体晶粒（“岛屿”）。其结果是，显微组织中大约50%为奥氏体相，50%为铁素体相。双相结构使得这类不锈钢集许多优异特性于一身：

高强度

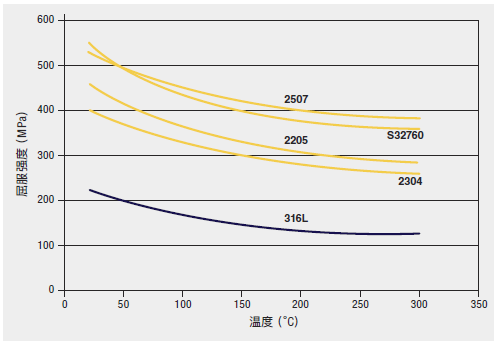

       双相不锈钢的强度大约是常规奥氏体不锈钢或铁素体不锈钢强度的2倍。因此设计师在某些应用中就可减薄壁厚。下图比较了室温到300℃的温度区间几种双相不锈钢与316L奥氏体不锈钢的屈服强度。

 来源：生产商数据表

良好的韧性和延展性

       尽管双相不锈钢强度高，但它们表现出良好的塑性和韧性。双相不锈钢的韧性和延展性明显优于铁素体不锈钢，即使在很低的温度如－40℃/F下仍保持良好的韧性。但还达不到奥氏体不锈钢的优异程度。

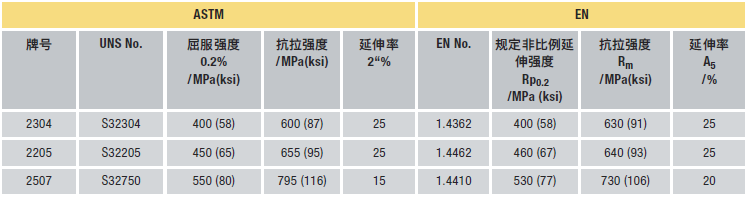

ASTM 和EN标准规定的双相不锈钢最低力学性能限值

优异的耐腐蚀性
       不锈钢的耐腐蚀性主要取决于其化学成分。在大多数标准奥氏体不锈钢的应用环境中，双相不锈钢都显示出很高的耐蚀性能，这是由于它们铬含量高，在氧化性酸中很有利，并且含有足够量的钼和镍，能耐中等还原性酸介质的腐蚀。

       双相不锈钢耐氯离子点蚀和缝隙腐蚀的能力，取决于其铬、钼、钨和氮含量。双相不锈钢相对较高的铬、钼和氮含量使它们具有很好的耐氯化物点蚀和缝隙腐蚀性能。它们有一系列不同的耐腐蚀性能，既有相当于316不锈钢耐蚀性的牌号，如经济型双相不锈钢2101©，也有相当于6%钼不锈钢耐蚀性的牌号，如SAF 2507©。

       双相不锈钢具有非常好的耐应力腐蚀开裂（SCC）性能，这个特性是从铁素体这一方“继承”来的。所有双相不锈钢耐氯化物应力腐蚀断裂的能力均明显强于300系列奥氏体不锈钢。而标准的奥氏体不锈钢牌号如304和316，在有氯离子、潮湿空气和温度升高的条件下，可能会发生应力腐蚀开裂。因此，在有较大应力腐蚀风险的化工行业许多应用，常常采用双相不锈钢来代替奥氏体不锈钢的使用。


物理性能
       介于奥氏体不锈钢和铁素体不锈钢之间，但更接近于铁素体不锈钢和碳钢。


成本优势
       与具有相同耐腐蚀性的奥氏体不锈钢牌号相比，双相不锈钢中镍、钼含量较低。因为合金元素含量低，双相不锈钢在价格上可能有优势，尤其是在合金附加费较高时。此外，由于双相不锈钢较高的屈服强度，其断面尺寸常常可减薄。与采用奥氏体不锈钢的方案相比，采用双相不锈钢可显著地降低成本，减轻重量。

瑞典斯德哥尔摩的双相不锈钢桥 ©Outokumpu

二、双相不锈钢的发展历程

       双相不锈钢已有80多年的历史。早期的牌号是铬、镍和钼的合金。1930年在瑞典生产出第一批锻轧双相不锈钢并用于亚硫酸盐造纸工业，开发这些牌号是为了减少早期高碳奥氏体不锈钢的晶间腐蚀问题。1930年芬兰生产出双相不锈钢铸件。1936年Uranus 50 的前身在法国获得专利。二战后，AISI 329型不锈钢成为成熟的牌号并广泛用于硝酸装置的热交换器管道。3RE60是第一代专为提高耐氯化物应力腐蚀断裂（SCC）性能而研制的第一代双相不锈钢牌号之一。后来，锻轧和铸造双相不锈钢牌号均用于各种加工工业的应用，包括容器、热交换器和泵。

       第一代双相不锈钢有良好的性能表现，但在焊接状态下有局限性。焊缝的热影响区（HAZ）由于铁素体过多而韧性低，并且耐腐蚀性能明显低于母材。这些局限性使第一代双相不锈钢的应用，仅限于非焊接状态下的一些特定应用。1968年不锈钢精炼和氩氧脱碳(AOD)工艺的发明，使一系列新不锈钢钢种的产生成为可能。AOD所带来的诸多进步之一便是氮作为合金元素的刻意添加。双相不锈钢添加氮可以使焊接状态下HAZ的韧性和耐蚀性接近于母材的性能。随着奥氏体稳定性的提高，氮还降低了有害金属间相的形成速率。

       含氮的双相不锈钢被称为第二代双相不锈钢。这一新的商品化进展始于70年代后期，正好与北海海上油气田的开发及市场对具有优异耐氯离子腐蚀性能、良好的加工性能和高强度的不锈钢需求相吻合。2205成为第二代双相不锈钢的主要牌号并广泛用于海上石油平台集气管线和处理设施。由于这种钢的强度高，因此壁厚可减薄，从而可以减轻平台的重量，因此这种不锈钢的应用有很大的吸引力。


三、双相不锈钢的种类

       双相不锈钢包含一系列耐腐蚀特性各不相同的牌号，其耐腐蚀性能取决于它们的合金成分。本文根据耐腐蚀性，将现代双相不锈钢分为五类:
       1. 不刻意添加钼的经济型双相不锈钢，如2304；
       2. 含钼的经济型双相不锈钢，如S32003;
       3. Cr含量约22%、Mo含量3%的标准双相不锈钢，如2205，是主要的牌号，约占双相不锈钢用量的60%；
       4. Cr含量约为25%、Mo含量为3%的超级双相不锈钢，PREN值40～45，如2507；
       5. 特超级双相不锈钢，Cr和Mo含量高于超级双相不锈钢，PREN值大于45，如S32707

       不锈钢耐局部腐蚀性能与其合金元素含量有很强的相关关系。能够增加耐点蚀能力的元素主要有Cr、 Mo和N。尽管W不常用，但它的有效贡献约为Mo的一半（以重量百分比计）。不锈钢在氯离子溶液中的相对耐点蚀能力与不锈钢成分之间的关系可以用一个经验关系式来描述，叫做耐点蚀当量数（PREN）。奥氏体不锈钢和双相不锈钢的PREN计算公式如下：

PREN（耐点蚀当量）= %Cr+3.3(%Mo+0.5%W) +16%N

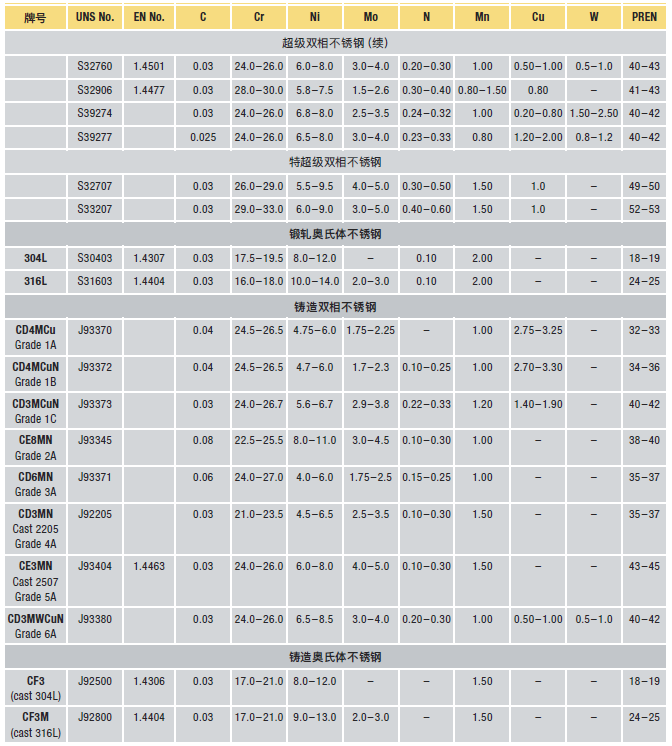

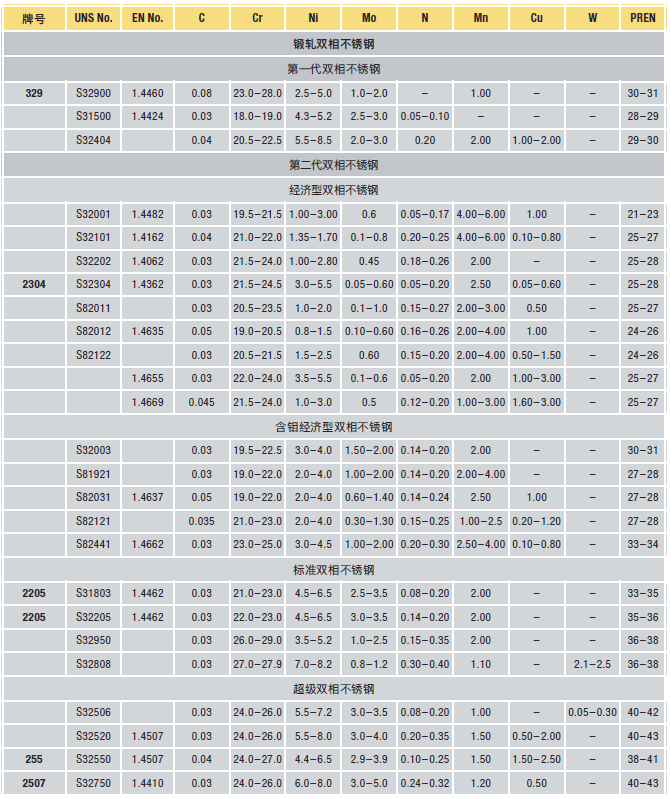

       下表给出了第二代锻轧双相不锈钢和铸造双相不锈钢的化学成分和PREN值范围，为便于比较，第一代双相不锈钢和最常用的奥氏体不锈钢也包括在其中。

* 最大值，除非指明范围或说明是最小值。- 标准中未指明。
